【集萃网观察】烂花工艺介绍

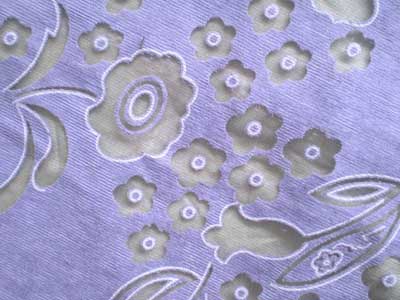

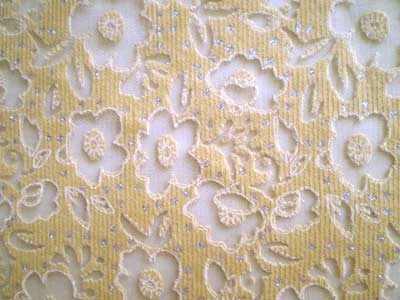

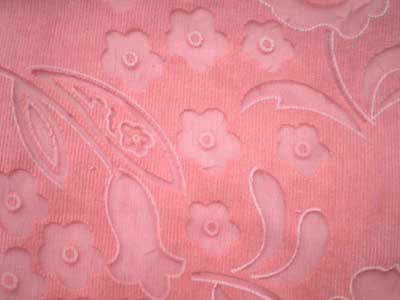

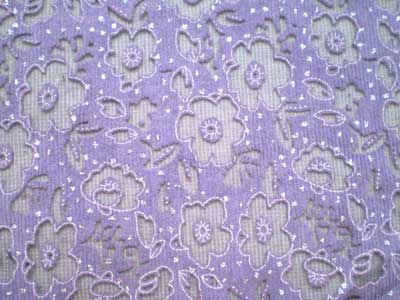

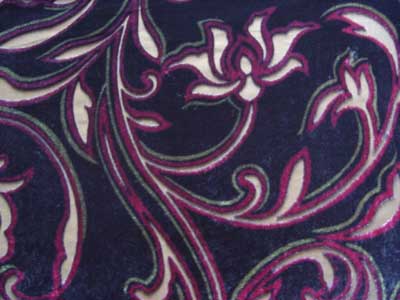

    烂花印花亦叫透明加工、腐蚀加工，日本称为碳化印花。是由两种耐酸、碱性不同的织物（一种易被强酸/强碱性化学物质破坏，而另一种不受影响），经过酸/碱性适当的烂花浆印花和化学加工处理，从而形成风格特殊、立体感强、高雅别致印花效果。

    烂花工艺对质量的好坏主要表现在烂花部位的透明度，花型轮廓线的清晰度、套版准确度、图案的渗化、多花、少花、断线程度以及白度、色泽和各项物理性能等多方面。因此在进行烂花花型设计时应避免过细过小的点、线、面，以防止烂花时出现丢花、花型轮廓线渗化弊病。同时对于设计烂、印结合的花型，在进行烂花与印花对接进时，应保留适当的间隙，以防止烂花浆与印花浆的互渗。此外，套色不宜过多，避免套版繁复对版困难。

   烂花过程中材料的选择

    1、坯布介绍

    涤/棉包芯白布，烂花部分透明度好，适用于高档烂花产品。

    涤/棉混纺布，烂花部位透明度较差，可适用一般烂花产品。

    丙/棉包芯布：烂花部位透明度好，但丙纶染色性较差、手感亦差，适合生产一般产品。

    2、烂花丝网的选择

    在烂花工艺中，我们建议选用涤纶丝网，原因是涤纶丝网的使用寿命较长。而在无涤纶丝网的情况下，则可选用尼龙丝网，选用160～200目为好。

    3、烂花浆料的选择

    在烂花浆的选择过程中，烂花剂应该是我们关注的重点。烂花剂主要有盐酸和硫酸，盐酸对空气中的水分具有吸收性能，易使烂花部位出现渗化现象，影响花型轮廓线的清晰度，故虽能对棉纤维发生水解作用，但不宜采用。硫酸对烂花质量的提高十分有利，因此一般采用硫酸配成烂花浆。

    烂花浆中加入糊料的目的在于将酸浆比较固定地停留在花型部位，防止浆稀而渗化导致花型破坏，确保达到花型轮廓线的清晰光滑度。白糊精配浆烂花产品花型轮廓清晰，烂花部分白度高、色泽鲜艳，但粘度高、操作相对不便，货源不足。龙胶配浆简便，当即能用，易在烂花后产生渗化现象，致花型轮廓不如白糊精配浆清晰。可考虑选择二种浆料混合配用，以补不足。黄糊精配浆烂花效果良好，轮廓线清晰，虽带有色素，但在正确掌握有关工艺条件下并未发现在烂花部位出现色素痕迹。木薯粉浆可作代用糊料用于烂花浆中，一般用于上列浆料供应不足时。烂花浆中糊料的用量参考范围如下；白糊精占烂花浆比例为12～20％；合成龙胶占烂花浆比例为2～4％。在此，对于烂花浆，笔者要向各位推荐一款产品，佛山达维逊化工有限公司的涤烂花浆LH-2，该产品具有烂花透彻、易洗尽等特点，可适用于涤绒及涤混纺类织物的烂花，而最值得关注的是涤烂花浆LH-2产品浆体可直接使用，无需加入以上浆料，可减少麻烦不说，还能大大节约成本，何乐而不为呢！产品参考配方及工艺：印花→烘干→焙烘或汽蒸→水洗烘干。注意事项：（1）宜用80-100目丝网。（2）焙烘：170℃*5Min；汽蒸：105℃*5Min。（3）加工摇粒绒类织物时，注意刮刀压力和透浆量，以防全面烂洞。（4）室温保存，保质期3个月。

涤烂花浆LH-2

    操作提醒

    1、为保证烂花质量，刮印后焙烘的温度一般掌控在烂花部位出现浅棕色为宜。

    2、烂花的配制、浆料与酸的比例、焙烘时间的掌握都要经过几次的试验，到最宜为止。

    3、烂花版在刮印过程中要经常冲洗，以延长使用寿命。
